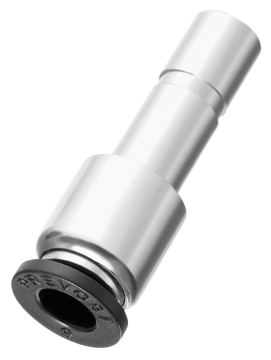

Plug-in straight reducer - RPR PT
Material
Polymer
Max. output pressure
10 bar
Max. temperature
60 °C
Plus de références
Reference
Net weight (kg)
Ø ext. (mm)
Pour tube Ø ext.
RPR PT0504
RPR PT0604
RPR PT0804
RPR PT0806
RPR PT1006
RPR PT1008
RPR PT1208
RPR PT1210
Dimensions
Reference
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
RPR PT0504
37
10
15.5
RPR PT0604
37
10
15.5
RPR PT0804
37
10
15.5
RPR PT0806
37.5
12.8
16
RPR PT1006
41
12.8
16
RPR PT1008
44
13.8
19
RPR PT1208
43
13.8
18
RPR PT1210
42.5
16.8
17.5
| Reference | Net weight (kg) | Ø ext. (mm) | Pour tube Ø ext. | 3D |
|---|---|---|---|---|
| RPR PT0504 | 0,008 Kg | 5 mm | 4 mm | |
| RPR PT0604 | 0,007 Kg | 6 mm | 4 mm | |
| RPR PT0804 | 0,008 Kg | 8 mm | 4 mm | |
| RPR PT0806 | 0,01 Kg | 8 mm | 6 mm | |
| RPR PT1006 | 0,012 Kg | 10 mm | 6 mm | |
| RPR PT1008 | 0,016 Kg | 10 mm | 8 mm | |
| RPR PT1208 | 0,018 Kg | 12 mm | 8 mm | |
| RPR PT1210 | 0,015 Kg | 12 mm | 10 mm |
Dimensions
| Reference | A mm | B mm | D mm |
|---|---|---|---|
| RPR PT0504 | 37 | 10 | 15.5 |
| RPR PT0604 | 37 | 10 | 15.5 |
| RPR PT0804 | 37 | 10 | 15.5 |
| RPR PT0806 | 37.5 | 12.8 | 16 |
| RPR PT1006 | 41 | 12.8 | 16 |
| RPR PT1008 | 44 | 13.8 | 19 |
| RPR PT1208 | 43 | 13.8 | 18 |
| RPR PT1210 | 42.5 | 16.8 | 17.5 |
